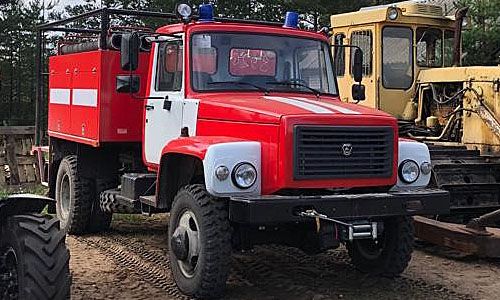

Автоцистерна пожарная ГАЗ-33086 АЦ-3.0 «Лесное исполнение»
Автоцистерна пожарная АЦ 3,0 33086 (лесное исполнение)
Технические характеристики:
| Шасси ГАЗ-33086 с эргономическими сиденьями и ремнями, кабиной салонного типа | |
| Длина, мм | 6500 |
| Ширина, мм | 2500 |
| Высота по кабине, мм | 3000 |
| Колесная база, мм | 3770 |
| Колея передних/задних колес, мм | 1800/1690 |
| Масса полная, кг | 8000 |
| Число мест боевого расчёта, чел. | 2 |
| Колёсная формула | 4х4 |
| Дорожный просвет, мм | 315 |
| Двигатель | ЯМЗ-53443, Евро-5, дизельный |
| Рабочий объем, л | 4,433 |
| Количество и расположение цилиндров | 4, вертикальное, в ряд |
| Максимальная мощность, л.с | 168,9 |
| Шины | 8,25 R20. Индекс несущей способности для максимально допустимой нагрузки 125/122. Категория скорости J |
| Дополнительное оборудование ТС | СГУ или проблесковый маяк синего цвета с акустической громкоговорящей установкой (ГУ)-2шт., фара освещения рабочей зоны- 1 шт., устройство вызова экстренных оперативных служб |
Автоцистерна пожарная состоит из:
1.Шасси ГАЗ-33086 с однорядной, двухдверной, цельнометаллической оборудованной эргономическими сиденьями и ремнями кабиной салонного типа.
Кабина соответствует требованиям ГОСТ Р 53328-2009.
Автоцистерна имеет защиту поддона двигателя.
Автоцистерна имеет защиту топливного бака.
Двухскатная ошиновка.
2.Насосной установки НЦПН-40/100УВМ.01
Насос расположен на открытой площадке в задней части АЦ и имеет предохранительные ограждения со всех сторон, в т.ч. и сверху. Имеет привод от КОМ через карданную передачу.
3.Цистерны для воды и отсеков для ПТВ выполненны в едином неразборном модуле бескаркасного типа, из стального листа толщиной 3 мм и имеющих габаритные размеры: (ДхШхВ) мм, 2306х2400х1294.
Вместимость цистерны для воды 2800 л
Верхняя часть крыши прозигована, ширина прозиговки 660 мм, глубина 25 мм.
В области крыши «окно» под люк размером 500х500 мм. Крепление люка 18 болтами, диаметром резьбы 10 мм.
Крепление запасного колеса сбоку, с правой стороны походу движения, на верхней плоскости лонжеронов рамы.
Нижняя часть цистерны и отсеков изготовлены из низколегированного металлического листа толщиной, 5 мм.
С каждой стороны модуля имеется по два совмещённых отсека для ПТВ глубиной 350 мм.
Размер дверей отсеков ПТВ мм, 1100х726.
Двери отсеков панельного типа изготовлены из низколегированного стального листа, толщиной 2 мм и труб прямоугольного сечения. Листы прозигованы. Ширина прозиговки 210 мм, глубина прозиговки 23 мм.
Двери отсеков открываются вверх с полуавтоматической фиксацией в крайних положениях без применения газонаполненных пружин.
Ручки дверей отсеков выполнены «заподлицо», петли хромированные.
В задней торцевой части модуля имеется две ступеньки шириной 190 мм.
4.Бака для пенообразователя объёмом 180 л., изготовленного из нержавеющего стального листа толщиной 3 мм.
Бак прямоугольного сечения с фронтальной стенкой имеющей скос под углом, 50° и высотой скоса 130 мм.
Габаритные размеры бака ДхШхВ, мм 410х1330х410.
Пожарная надстройка оборудована оборудована съёмными боковыми и задними дугами безопасности из трубы диаметром 57 мм.
На задней дуге безопасности установлены быстросъёмные защитные экраны из металлической сетки, размером ячейки (ДхВ), мм 80х25. Крепление экранов без применения резьбовых соединений.
Автоцистерна имеет устройство для заправки ранцевых лесных огнетушителей (РЛО) и подключения пожарных установок высокого давления.
Всасывающие рукава ДУ 125 длиной 4000 мм, размещены в специальных ложементах обеспечивающие их надёжную фиксацию, хорошую обдувку при движении автомобиля и укладку в U-образном виде для экономии места.
С каждой стороны автоцистерны в задней части имеются по две ступеньки, являющейся частью надрамника, размерами 180 мм.
Электрооборудование Автоцистерны
Электрооборудование АЦ выполнено однопроводное напряжением 24 В. Роль минусового провода выполняет металлизация надстройки АЦ.
Электрооборудование АЦ включает в себя:
1. Габаритные огни шасси.
2. СГУ с двумя передними проблесковыми маяками синего цвета.
3. Боковые габаритные огни оранжевого цвета в количестве 2 шт. с каждой боковой стороны АЦ.
4. Заднюю, регулируемую в трех плоскостях, фару освещения рабочей зоны пожарного насоса и рабочей зоны сзади АЦ в количестве 1 шт.
5. Пульт сигнализации контроля и управления оборотами двигателя шасси и пожарного насоса.
6. Счётчик наработки моточасов и тахометр оборотов пожарного насоса.
7. Датчики уровня и наличия жидкости в баке для воды, пенобаке и насосе в количестве 11 шт.
8. Электропроводка проложена в специальных «тюбингах» для проводов.
АЦ оформлена и укомплектована проблесковыми маячками согласно ГОСТ Р 50574-2002 «Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Противопожарная служба».
Перечень ПТВ (пожарно-технического вооружения)
АЦ укомплектована пожарно-техническим вооружением, специальным оборудованием и инструментом в соответствии с техническими условиями на данный вид продукции:
| Наименование | Кол-во, шт. |
| Багор БПМ | 1 |
| Головка соединительная ГП 70х50 | 2 |
| Головка соединительная ГП 80х50 | 2 |
| Зажим ЗР- 80 | 4 |
| Инструмент шофѐрский (поставляемый с а/м ГАЗ 33088) | 1 комплект |
| Ключ К-80 | 2 |
| Ключ К-150 | 2 |
| Колодка противооткатная | 2 |
| Лебёдка электромеханическая | 1 |
| Лопата ЛКО | 2 |
| Лом легкий ЛПЛ | 1 |
| Лом тяжелый ЛПТ | 1 |
| Мотопомпа в комплекте: пожарный рукав Ф-25 с ГР-25, 20м х 4 шт., ствол РС-25 – 1 шт.; рукав всасывающий Ф-50 с головками ГР50 в сборе (L=1,7м – 3 шт.), головка переходная 50х25 – 1 шт | 1 |
| Ножовка столярная | 1 |
| Пеногенератор ГПС-600 | 2 |
| Пила двуручная | 1 |
| Разветвление РТ-80 | 1 |
| Опрыскиватель ранцевый лесной (РЛО-М) | 5 |
| Производительность, л/мин - 2,25 | |
| Емкость мешка, л - 18 | |
| Габаритные размеры, | |
| длина, мм/-ширина, мм/-высота, мм - 520/360/160 | |
| Конструктивная масса в сборе, кг - 2,5 | |
| Срок службы до списания, лет - 2,5 | |
| Ёмкость эластичная из прорезиненной ткани водонепроницаемая. В верхней части ѐмкостиимеется крышка, горловина с фиксаторами. Количество фиксаторов на горловине, 2 шт. Объем крышки, 300 мл. Гидропульт присоединяется к ѐмкости при помощи резиновой гибкой трубки (шланга), имеет две ручки (большая и малая) с упорами и рифлением из полипропилена красного цвета для снижения нагрузки на руки пожарного. Большая ручка диаметром по упору, 46 мм, одевается на шток гидропульта. Малая ручка диаметром по упору, 38 мм, одевается на гильзу гидропульта. Клапан гидропульта лепесткового типа изготовлен из пластиката, исключает самопроизвольное вытекание воды из гидропульта в опущенном состоянии. Гидропульт штуцер и гайка из полипропилена. | |
| Рукав пожарный напорный Ø-51 мм длиной 20 м с головками ГР-50 | 8 |
| Рукав всасывающий В-1-125У длиной 2 м с головками ГР-125 | 4 |
| Рукав пожарный напорный Ø-77 мм длиной 20 м с головками ГР-80 | 4 |
| Сетка всасывающая СВ-125 с канатом длиной 12 м. | 1 |
| Ствол РСК-50 | 1 |
| Ствол РСКЗ-70 | 1 |
| Топор А-2 | 2 |
| Аптечка медицинская автомобильная | 1 |
| Фонарь осветительный специальный ФОС-3 с зарядным устройством | 1 |
АЦ соответствует нормам, требованиям ГОСТ, имеет сертификацию и Одобрение типа транспортного средства.
