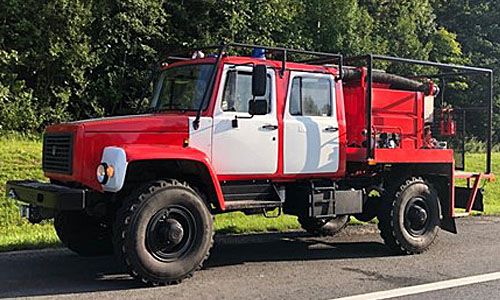

Автоцистерна пожарная ГАЗ-33088 АЦ-1.6 «Лесное исполнение»
Автоцистерна пожарная АЦ 1,6-40 (33088) ВЛ (лесное исполнение) на шасси ГАЗ-33088
Технические характеристики:
| Шасси ГАЗ-33088 с двухрядной, четырёхдверной, оборудованной эргономическими сиденьями и ремнями кабиной салонного типа | |
| Длина, мм | 6250 |
| Ширина, мм | 2400 |
| Высота по кабине, мм | 2700 |
| Колесная база, мм | 3770 |
| Колея передних/задних колес, мм | 1820/1770 |
| Масса полная, кг | 6540 |
| Число мест боевого расчёта, чел. | 5 |
| Колёсная формула | 4х4 |
| Дорожный просвет, мм |
315 |
| Двигатель | ЯМЗ-53443, Евро-5, дизельный |
| Рабочий объем, л | 4,433 |
| Количество и расположение цилиндров | 4, в ряд |
| Максимальная мощность, л.с (кВт) | 168,9 |
| Шины | 12.00 R18. Индекс несущей способности для максимально допустимой нагрузки 130. Категория скорости J |
| Дополнительное оборудованиеТС | СГУ синего цвета с акустической громкоговорящей установкой (ГУ)-2шт., фара освещения рабочей зоны- 1 шт., устройство вызова экстренных оперативных служб |
Автоцистерна пожарная состоит из:
1.Шасси ГАЗ-33088 с двухрядной, четырехдверной, оборудованной эргономическими сиденьями и ремнями кабиной салонного типа.
Сиденья второго ряда кабины выполнены в виде рундука для размещения ПТВ
Кабина соответствует требованиям ГОСТ Р 53328-2009.
Кабина имеет ограждение из усиленной трубы диаметром 42 мм.
Кабина доработана под установку ограждения, внутри установлены усиливающие элементы.
АЦ имеет защиту поддона двигателя.
Шасси имеет односкатную ошиновку.
2.Пожарного насоса НЦПН-40/100УВМ.01
Насос расположен на открытой площадке в задней части АЦ с приводом от КОМа через карданную передачу. Производительность 40 л/сек.
3.Пожарной надстройки состоящей из надрамника, бака для воды, бака для пенообразователя, защитного ограждения и привода пожарного насоса
Надрамник цельносварной конструкции из стальной прямоугольной трубы сечением е 60х40х3 мм
Бак для воды вместимостью 1600 л. изготовлен из стального листа. Толщиной 3 мм, размеры бака ширина 2100 мм, длина 1550 мм, высота с подрамником 810 мм.
Бак имеет подрамник длиной 1690 мм, шириной 960 мм, высотой 150 мм.
Подрамник имет две опорные «лыжи» длиной 1550 мм, шириной 210 мм, толщиной 5 мм.
Расстояние между опорными «лыжами» 540 мм (в «плане»).
В задней части автоцистерны установлены подножки, совмещенные с надрамником размером 350 мм, изготовлены из прямоугольной трубы размером 60х40х3 мм.
Боковые поверхности бака «прозигованы», размерами глубина 50 мм, высота (внутренняя) 115 мм, угол 45 º.
Боковые листы крыши «прозигованы», глубина 30 мм, ширина внутренняя 140 мм.
Крыша должна состоит из трех листов и имеет «окно» под люк в средней части размером 500х500 мм.
Цистерна имеет смотровой люк, крепление люка – 20 болтов диаметром резьбы 10 мм.
Пенобак вместимостью 100 л. прямоугольной формы, изготовлен из нержавеющей стали толщиной 3 мм, размеры (габаритные) 545х605х407 мм
В пенобаке установлена сквозная труба диаметром 145 мм (внутренний).
Пожарная надстройка имеет ограждение из усиленных труб диаметром 57 мм.
На задней части ограждения установлена решетка для защиты насоса. Решетка изготовлена из просечного – вытяжного металла толщиной 3 мм
Съём и установка решеток без применения дополнительного инструмента. Резьбовое крепление не допускается.
В передней части, ограждение опирается на поперечную балку, закрепленную на раме автомобиля. Крепление ограждения на балке с помощью цапф.
Конструкция ограждения обеспечивает регулировку его установки вдоль рамы автоцистерны.
АЦ имеет устройство для заправки ранцевых лесных огнетушителей (РЛО) и подключения УВД (установки высокого давления).
На АЦ установлена защита топливных баков, при этом на задней торцевой стенке защиты установлены кронштейны для противооткатных башмаков, толщиной листа защиты 3 мм.
На правой стороне бака для воды установлена кассета для напорных рукавов, с габаритными размерами: ширина 270 мм, длина 1510 мм, высота 320 мм
Корпус кассеты гнутый и имеет 2-х отбортовок шириной 9 мм.
Электрооборудование Автоцистерны
Электрооборудование АЦ выполнено однопроводное напряжением 24 В. Роль минусового провода выполняет металлизация надстройки АЦ.
Электрооборудование АЦ включает в себя:
1. Габаритные огни шасси.
2. СГУ с двумя передними проблесковыми маяками синего цвета.
3. Боковые габаритные огни оранжевого цвета в количестве 2 шт. с каждой боковой стороны АЦ.
4. Заднюю, регулируемую в трех плоскостях, фару освещения рабочей зоны пожарного насоса и рабочей зоны сзади АЦ в количестве 1 шт.
5. Пульт сигнализации контроля и управления оборотами двигателя шасси и пожарного насоса.
6. Счетчик наработки моточасов и тахометр оборотов пожарного насоса.
7. Датчики уровня и наличия жидкости в баке для воды, пенобаке и насосе в количестве 11 шт.
8. Электропроводка проложена в специальных «тюбингах» для проводов.
АЦ оформлена и укомплектована проблесковыми маячками согласно ГОСТ Р 50574-2002 «Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Противопожарная служба».
Перечень ПТВ (пожарно-технического вооружения)
АЦ укомплектована пожарно-техническим вооружением, специальным оборудованием и инструментом в соответствии с техническими условиями на данный вид продукции:
| Наименование показателя | Количество, шт. |
| Багор БПМ | 1 |
| Головка соединительная ГП 70х50 | 2 |
| Головка соединительная ГП 80х50 | 2 |
| Зажим ЗР- 80 | 4 |
| Инструмент шофёрский (поставляемый с а/м ГАЗ 33088) | 1 комплект |
| Ключ К-80 | 2 |
| Ключ К-150 | 2 |
| Колодка противооткатная | 2 |
| Лебѐдка электромеханическая | 1 |
| Лопата ЛКО | 2 |
| Лом легкий ЛПЛ | 1 |
| Лом тяжелый ЛПТ | 1 |
| Мотопомпа в комплекте: пожарный рукав Ф-25 с ГР-25, 20м х 4 шт., ствол РС-25 – 1 шт.; рукав всасывающий Ф-50 с головками ГР50 в сборе (L=1,7м – 3 шт.), головка переходная 50х25 – 1 шт. | 1 |
| Ножовка столярная | 1 |
| Пеногенератор ГПС-600 | 2 |
| Пила двуручная | 1 |
| Разветвление РТ-80 | 1 |
|
Опрыскиватель ранцевый лесной (РЛО-М) Производительность, л/мин - 2,25 Емкость мешка, л - 18 Габаритные размеры, длина, мм/-ширина, мм/-высота, мм - 520/360/160 Конструктивная масса в сборе, кг - 2,5 Срок службы до списания, лет - 2,5 Ёмкость эластичная из прорезиненной ткани водонепроницаемая. В верхней части ѐмкостиимеется крышка, горловина с фиксаторами. Количество фиксаторов на горловине, 2 шт. Объем крышки, 300 мл. Гидропульт присоединяется к ѐмкости при помощи резиновой гибкой трубки (шланга), имеет две ручки (большая и малая) с упорами и рифлением из полипропилена красного цвета для снижения нагрузки на руки пожарного. Большая ручка диаметром по упору, 46 мм, одевается на шток гидропульта. Малая ручка диаметром по упору, 38 мм, одевается на гильзу гидропульта. Клапан гидропульта лепесткового типа изготовлен из пластиката, исключает самопроизвольное вытекание воды из гидропульта в опущенном состоянии. Гидропульт штуцер и гайка из полипропилена. |
5 |
| Рукав пожарный напорный Ø-51 мм длиной 20 м с головками ГР-50 | 8 |
| Рукав всасывающий В-1-125У длиной 2 м с головками ГР-125 | 4 |
| Рукав пожарный напорный Ø-77 мм длиной 20 м с головками ГР-80 | 4 |
| Сетка всасывающая СВ-125 с канатом длиной 12 м. | 1 |
| Ствол РСК-50 | 1 |
| Ствол РСКЗ-70 | 1 |
| Топор А-2 | 2 |
| Аптечка медицинская автомобильная | 1 |
| Фонарь осветительный специальный ФОС-3 с зарядным устройством | 1 |
