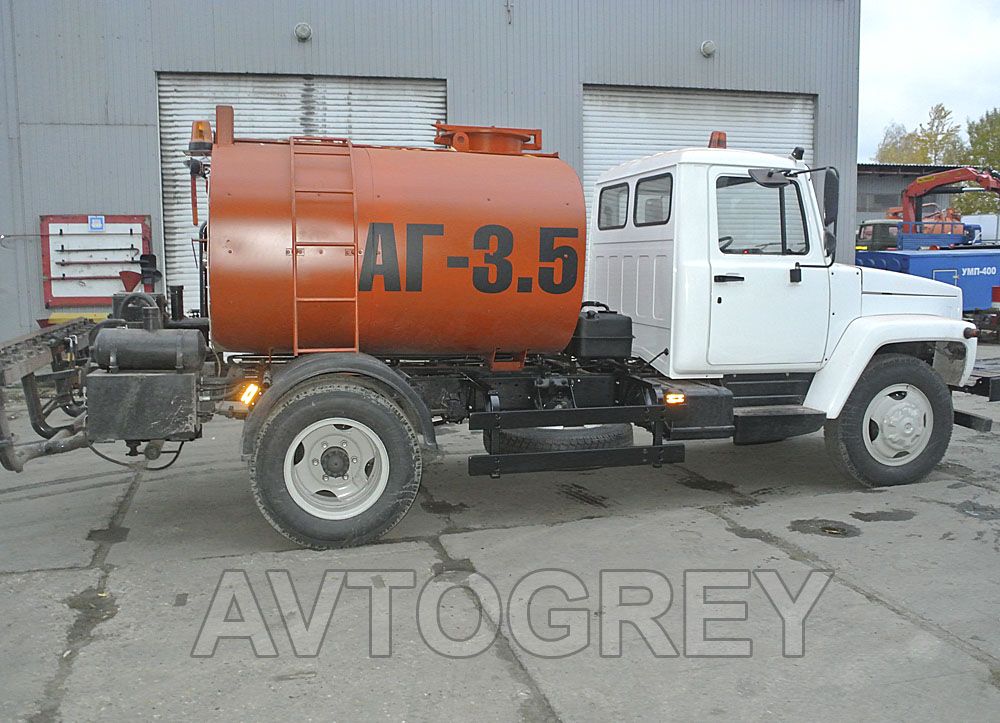

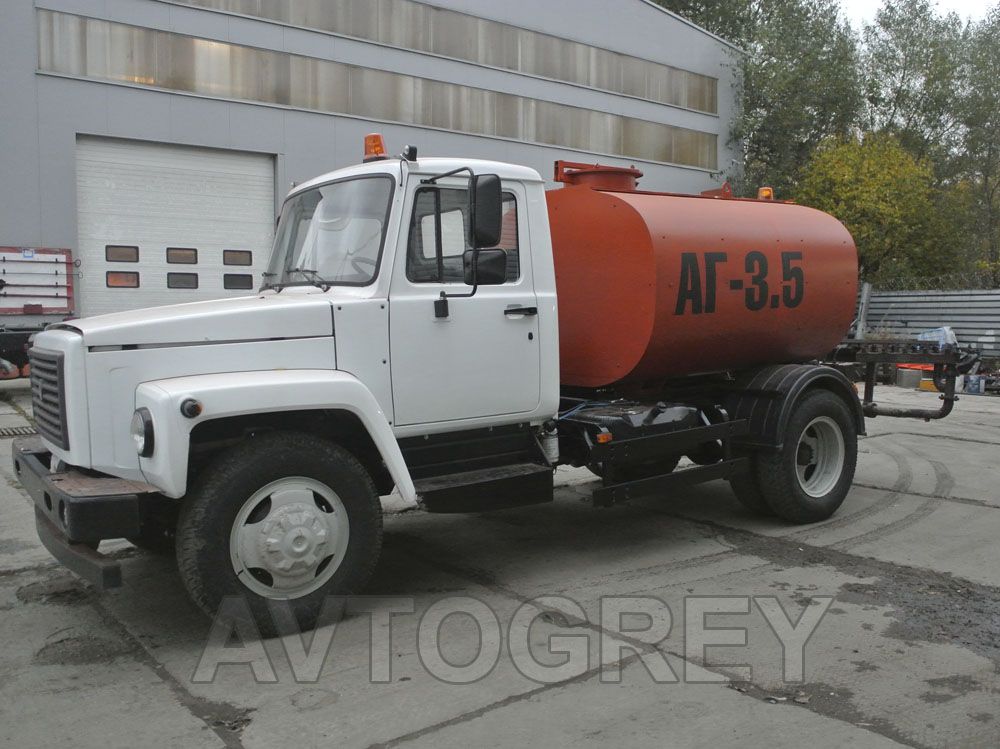

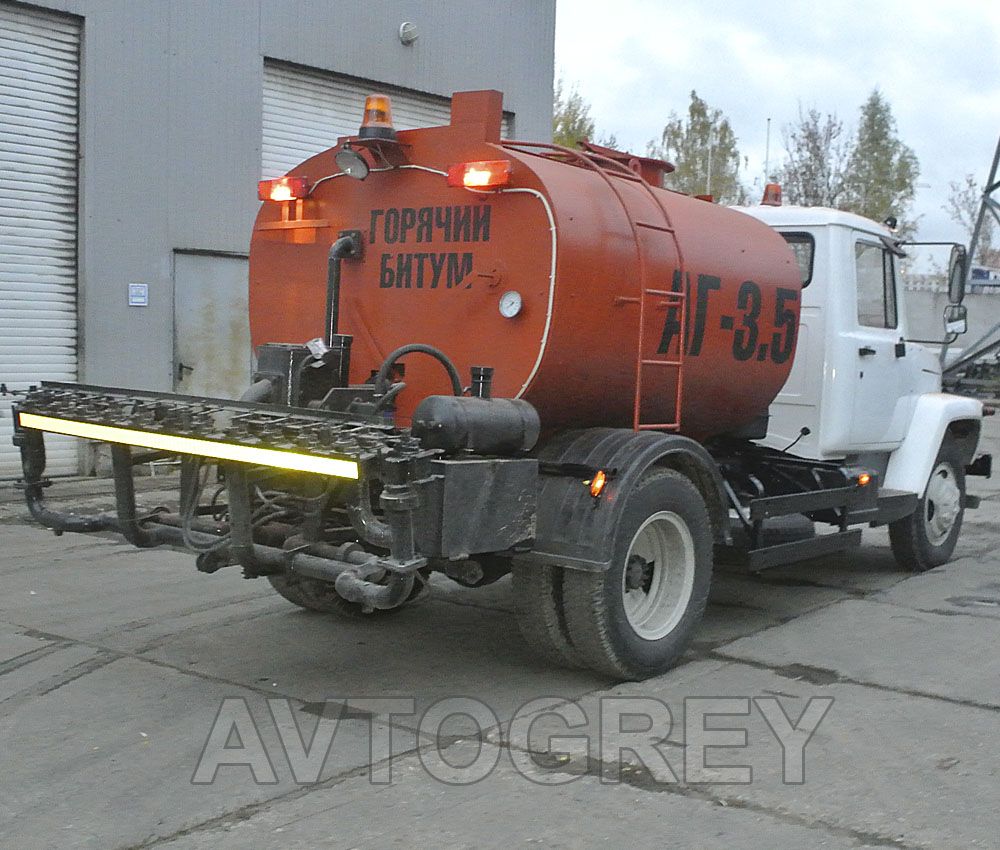

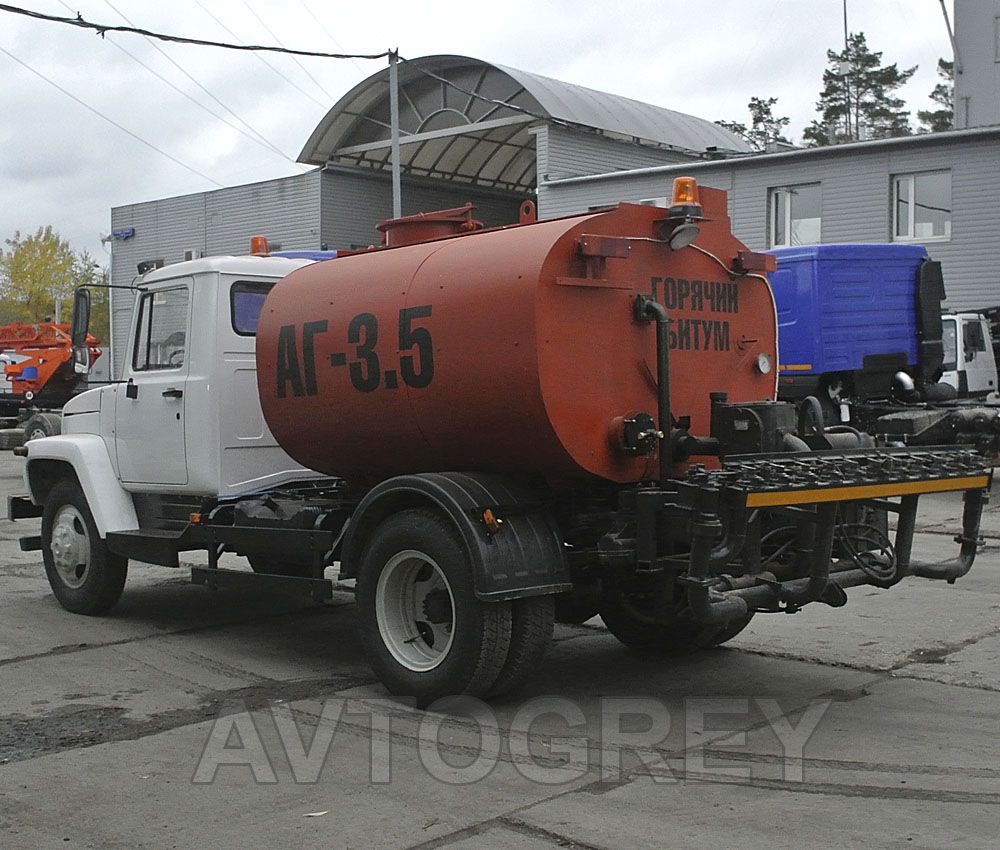

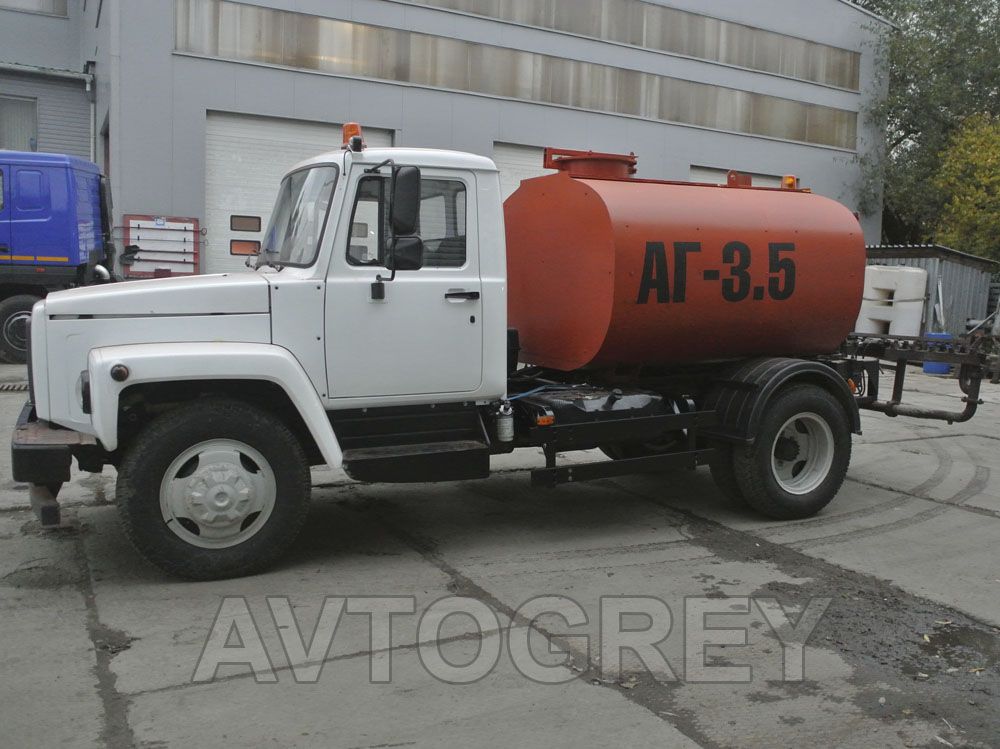

АВТОГУДРОНАТОР

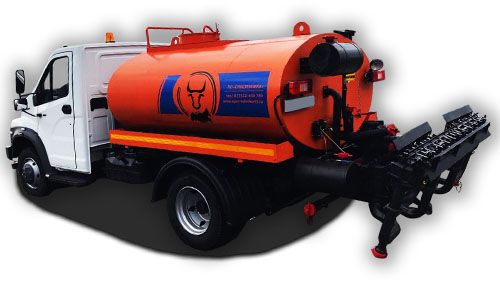

Автогудронатор СТ4.0Г на шасси ГАЗ-NEXT предназначен для транспортирования битума и других жидких битумных материалов в холодном и горячем состояниях (до +200°С) с мест производства или хранения, а также равномерного распределения этих материалов ремонте аэропортов, автомобильных дорог и строительстве.
Конструкция автогудронатора СТ4.0Г позволяет выполнять следующие операции:
- наполнять и опорожнять цистерну;
- перекачивать битум из одной емкости в другую, минуя цистерну автогудронатора;
- циркуляция битума в цистерне; подогревать битум в цистерне до рабочей температуры;
- разливать битум на подготовленную поверхность автодороги;
- при заливке трещин и ямочном ремонте разливать битум через ручной распределитель. Термоизоляция автогудронатора СТ4.0Г не позволяет битуму быстро остывать.
http://avtogrey.ru/katalog/spec/kommunal/gudr#sigProId9a24f1c796
Технические характеристики автогудронатора
| Цистерна | Стальная, эллиптического сечения с внутренней перегородкой, Термоизолированная слоем стекловолокна 50 мм |
| Толщина ёмкости, мм | 4 |
| Тип привода рабочего оборудования - гидропривод (КПП-КОМ-НШ-Гидромотор) | |
| Рабочее давление в гидросистеме, МПа (кгс/см2) | 16,0 (160) |
| Гидрораспределитель | 03Z80 ААААА ES3 24 VDC G(Болгария) – 80л./м. |
| РВД | РВД Системы DKOL. Шланги Semperit (Чехия) |
| Битумный насос | НИИ - 004 |
| Привод битумного насоса | Гидромотор MS160CM |
| Подъем-опускание распределителя | Гидроцилиндр ГЦ 50х30х320 |
| Открывание-закрывание форсунок | Гидроцилиндр ГЦ 50х20х100 |
| Изменение режимов работы битумной коммуникации - левый 3-х ходовой кран | Гидроцилиндр ГЦ 50х20х100 |
| Изменение режимов работы битумной коммуникации - правый 3-х ходовой кран | Механический привод (вручную) |
| Отслеживание уровня и температуры гидравлического масла | Визуальное при помощи уровнемера LO5.127TE |
| Пневматическая система | CAMOZZI (Италия) |
| Система фильтрации гидравлического масла | В обратной гидролинии фильтр сливной - FRA/RGF33B08BNCC01W |
| Управление рабочим оборудованием | Пульт управления в шкафу гидрораспределителей + пульт в кабине водителя |
| Изменение и регулирование нормы розлива | Бесступенчатое, при помощи регулятора расхода гидравлической жидкости РР-12 с ручным управлением |
| Система подогрева битума в цистерне: | |
| Подогрев битума в цистерне | Стационарной горелкой Бит-Авто через жаровую трубу |
| Система очистки битумных коммуникаций | Промывка дизельным топливом и продувка сжатым воздухом под давлением |
| Вид топлива | Дизельное |
| Расход топлива горелкой, л/ч, не более | 9 |
| Вместимость топливного бака горелки, л | 42 |
| Подача топлива к горелке | Сжатым воздухом от пневмосистемы базового шасси |
| Скорость подогрева жидкого битума в цистерне при начальной температуре плюс 80°С, °С/ч, не менее | 10 |
| Снижение температуры битума в цистерне в течение 1 ч. | |
| - на стоянке | Не более 3% от перепада температур окружающего воздуха и битума |
| - при транспортировании со скоростью не более 50 км/ч | Не более 4% от перепада температур окружающего воздуха и битума |

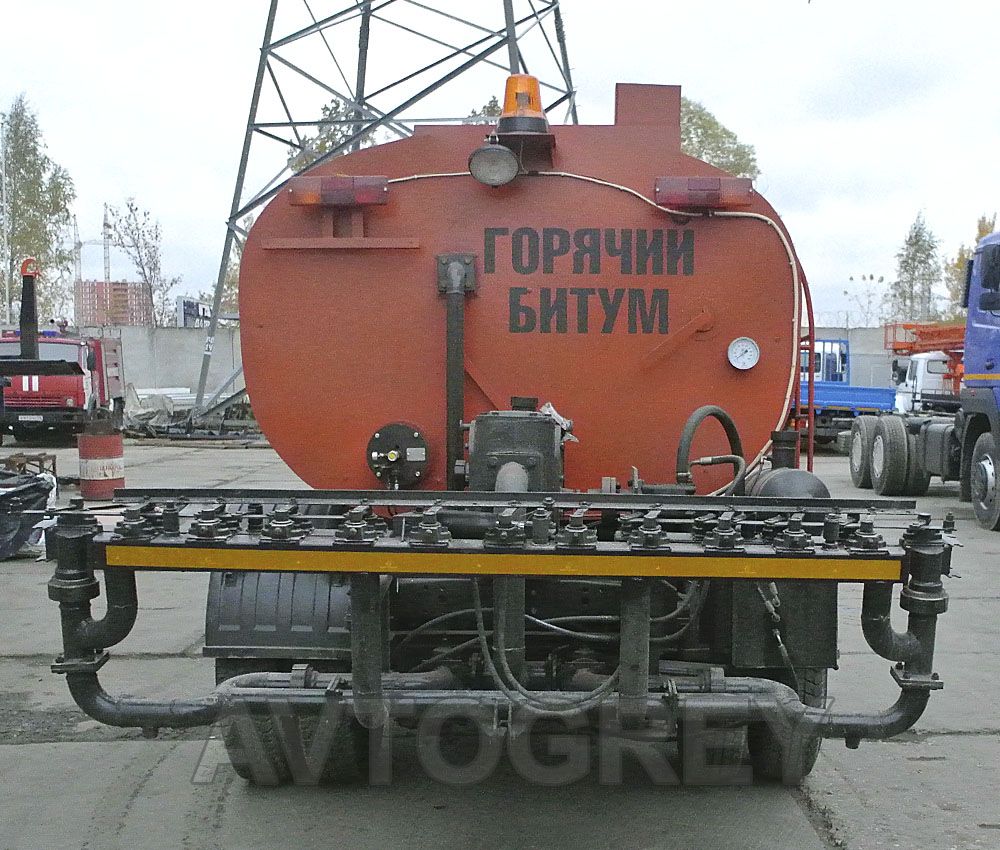

| Число форсунок, шт | 21 |
| Максимальная ширина розлива, м | 4 |
| Изменение ширины розлива | Кратное 0,19 м |
| Тип форсунок | универсальные, битумные/эмульсионные |
| Удельная норма розлива, л/кв. м | 0,3...2,5 |
Дополнительные опции автогудронатора
Система точного дозирования
Система позволяет в автоматическом режиме устанавливать норму розлива битума, независимо от скорости движения гудронатора, точное равномерное распределение материала с точным соблюдением технологий строительства позволит экономить материал за счёт возможности измерения его распределения. Управление нормой розлива производится водителем оператором из кабины.
Функция автоматического разогрева битума CIB UNIGAS
Автономная CIB UNIGAS горелка обеспечивает разогрев и поддержку температуры материала в автоматическом режиме, как во время стоянки, так и во время движения, горелка автоматически отключается при снижении уровня материала ниже жаровой трубы, либо при достижении установленной температуры материала в цистерне заданной водителем оператором.
Облицовка нержавеющей стали AISI
Облицовка нержавеющей стали AISI придаёт современный внешний вид оборудованию, увеличивает срок эксплуатации и не требует окраски.
